串联谐振耐压装置总体介绍

产品简介 Product introduction

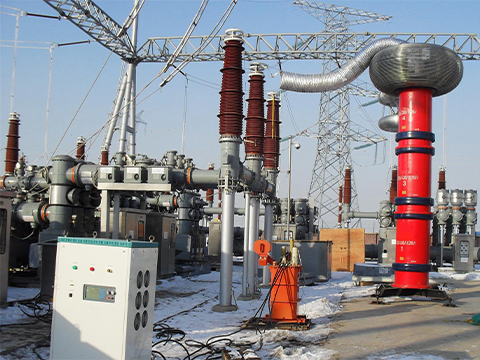

         串联谐振交流耐压试验装置，简称串联谐振装置，它是运用串联谐振的原理，通过励磁变压器激发串联谐振回路，并在电抗器电感L固定情况下调节输出频率f，或者在频率f（50HZ或60HZ）固定的情况下调节电抗器的电感L,  当测试频率f、电抗器电感L、被试品电容三个参数使 2пf L=1/2пf Cx  （即ωL=1/ωCx）条件达成时，即测试回路达到谐振状态，此时谐振电压即为加到被试品上的试验电压。据此，串联谐振交流耐压试验装置又分为调频串联谐振试验装置和调感串联谐振试验装置；
   参考标准：GB50150-2006,DL/T849.6-2004
   所需供电电源的容量要求要小数十倍
   典型的高压滤波回路，输出电压波形畸变率优于1%
   不会发生暂态过电压

串联谐振装置的系列和种类
Series and types of series resonant devices

         2.1 变压器感应耐压及局放测试系统
         2.2 变频串联谐振交流耐压装置
         2.3 便携式变频串联谐振试验装置
         2.4 高电压调感串联谐振交流耐压装置
         2.5 大电流调感串联谐振交流耐压装置
         2.6 集装箱式串联谐振装置
         2.7 液压式快速起升式串联谐振装置

调频串联谐振交流耐压试验装置配置
Frequency modulation series resonant AC withstand voltage test device

必要组件

        变频电源
        励磁变压器
        高压试验电抗器
        电容分压器；

可选组件

        隔离变压器
        补偿电抗器（感应耐压系统使用）
        补偿电容器
        高压阻尼保护电感（GIS耐压时选配）
        峰值电压表

调感串联谐振交流耐压试验装置配置
Equipped with inductively tuned series resonant AC voltage withstand test device

必要组件

        谐振测控台
        电动调压器
        励磁变压器
        可调电抗器
        电容分压器

可选组件

        隔离变压器
        补偿电抗器
        补偿电容器
        阻尼保护电感
        峰值电压表
