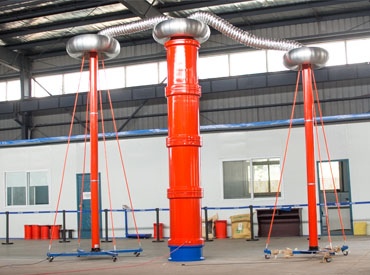

产品简介 Product introduction

   随着电力系统的发展，电网运行中的高压电器设备、高压电缆、GIS组合电器及GIL充气绝缘线路的电压等级越来越高，试品电容量也越来越大，试验时所需的交流耐压系统容量就比较大，特别是110kV~500kV的高压电缆、SF6组合电器(GIS)和开关、GIL充气绝缘线路等，针对这些设备的交流耐压试验，如果使用试验变压器，则试验所需供电电源容量大，试验变压器和调压器的体积也大，且十分笨重，现场试验极不方便展开安装，运输问题也很困难。
      利用变频串联谐振交流耐压装置，则有效解决了高电压大容量试品现场交流耐压的上述难题。该系列产品主要针对电力系统中的大容量主要针对电力系统中的大容量、高电压型一次设备的交流耐压试验设计制造，可按规程要求满足各种容性设备现场交流耐压试验。其高压试验电抗器采用串并联组合的方式，既可以满足高压变压器、GIS、SF6断路器、互感器及套管等设备的耐压试验要求，又可以满足长距离XLPE交联电缆的耐压试验要求，具有兼容广泛试品试验的特点，是供电系统检修及电力工 程建设单位理想的耐压试验装置。
    适用于110KV及以上等级的高压电缆、SF6组合电器(GIS)和开关、GIL充气绝缘线路的变频交流耐压试验。积木式设计，电抗器可串并联组合使用，适用范围广工作测试频率范围：20-300Hz，适合长时间连续工作品质因数高：Q ≥ 60（f=20Hz 时）

产品组件 Product components

必要组件
      变频电源
      励磁变压器
      高压试验电抗器
      电容分压器
可选组件
      电源隔离变压器
      高压阻尼保护电感（GIS耐压时选配）
      补偿电容器
      峰值电压表

应用领域  Application Field

110kV、220kV、500kV 长距离 XLPE 交联电缆的现场交流耐压试验
1000kV 及以下GIS高压组合电器、高压耦合电容器、电容式电压互感器（CVT）等现场交流耐压试验
110KV及以上集合式电容器（试验频率保证在 45-65Hz 之间）交流耐压测试

以开关、GIS或GIL 为主要试品的典型配置

以XLPE交联电缆 为主要试品的典型配置

产品特点  Product Features

1.1  积木式设计，电抗器可串并联组合使用，适用范围广；
1.2  工作频率范围：20-300Hz；
1.3  品质因数高：Q ≥ 60（f=20Hz 时）
1.4  热容量大，温升低，连续运行时间长；
1.5  体积、重量均比常规试验变压器小，便于现场试验；
1.6  输出电压波形为正弦波，波形畸变率≤ 1%；
1.7  尤其适合高电压大容量试品的现场交流耐压试验
1.8  该装置的部分规格，可与特种试验车和集装箱配套提供。

技术参数  Technical parameters

1.1  系统输出容量：400KVA~40000kVA（根据试品电容量选定）；
1.2  系统输出电压：400KV~1200kV（根据试品耐受电压选定）；
1.3  电压波型：方波调制正弦波，波形畸变率＜≤1%
1.4  输出频率：20～300Hz，频率分辨率：0.01Hz；不稳定度：≤0.1%；
1.5  装置品质因素：Q=60~120；（f=20Hz 时，Q ≥ 60）
1.6  噪声：≤60dB；
1.7  系统测量精度：1.0级；
1.8  工作制：满功率输出下，连续工作时间15min~60min(可定制)
1.9  装置具有零位启动、过流、过压、欠压、闪络、IGBT、过热等自动保护功能。
1.10  输入工作电源：单相380±10%，工频：50Hz±10%
1.11  运行环境： 温度：-15℃~50℃，
             湿度：≤90%RH，
             海拔高度：≤1000m
