便携式串联谐振装置

产品简介  Product introduction

        110kV及其以下电压等级的变电站的交流耐压试验对象较多，试验工作量大，要求此类耐压试验装置体积小，重量轻，便于频繁搬运和安装；便携式变频串联谐振试验装置作为交流耐压试验装置，主要针对电力系统 110kV 及以下电力设备交流耐压试验设计制造，电抗器采用多节式干式环氧浇注方式，体积小、重量轻、便于现场搬运，可灵活串并联组合，既可以满足 110kV 及以下变压器、GIS、断路器、互感器及套管等设备试验要求，又可以兼顾35kV 及以下电缆的现场交流试验要求，同时又降低了劳动强度，提高了试验人员的工作效率。

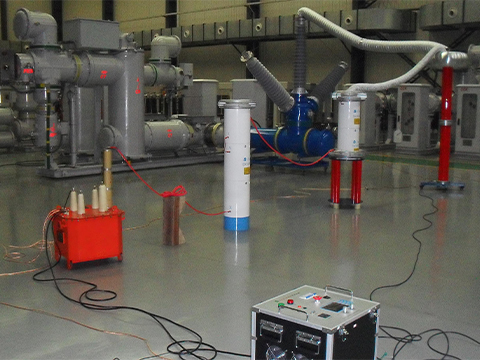

        便携式变频串联谐振试验装置的组件主要由变频电源、励磁变压器、固定电抗器、电容分压器、补偿电容器等设备组成，产品执行标准：DL/T849.6-2004。
适用对象:
        110kV 及以下等级 GIS、开关、断路器、互感器、变压器等交流耐压。
        10kV、35kV、110kV 等电压等级的交联电缆的交流耐压；中小型发电机及电动机（允许在45Hz~65Hz范围测试时）等交流耐压。

应用领域  Application Field

        变频30-300HZ工作，自动搜索谐振点
        具有过压、过流、零位启动、系统失谐(闪络)等保护功能
        体积小，重量轻，便于频繁搬运和安装

产品特点  Product features

        1.  本系列产品单件重量轻，适合现场搬运；
        2.  电抗器部分采用干式环氧浇注，美观可靠，通过并联使用，可兼顾满足35KV及以下等级电缆的现场交流耐压要求；
        3.  装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式
        4.  具有过压、过流、零位启动、系统失谐(闪络)等保护功能；
        5.  装置自动搜素谐振点，且可分段设置升压电压和耐压试验时间，分段数为5段；
        6.  便携式电抗器串联时，考虑到降低多节叠加高度问题，选配有绝缘支撑座和专用小型单臂吊机，以降低劳动强度；
        7.  电源采用220V单相电源或380V单电源，方便现场取电；

技术参数  Technical parameters

        1.1  系统输出容量：0～2160kVA（按试品范围选定）
        1.2  系统输出电压：0～270kV  （按试品范围选定）
        1.3  电抗器结构：环氧浇注干式，便携式，可串并组合使用；
        1.4  输出测试频率：30～300Hz；
        1.5  工作电源：单相220V或三相380V±10%，工频50Hz±5%
        1.6  输出波形：输出电压波形为正弦波，波形畸变率≤ 1%
        1.7  噪音水平：≤ 65dB
        1.8  该系列产品还可嵌入式安装于电力综合试验车内，便于快速运输和现场安装。

典型配置  Typical configuration

典型规格 （以110KV等级高压电器和35KV以下级电缆为试品）

注：（其他规格需要以试品电压和电容量参数计算后提供）

典型规格 （35KV以下级电缆为试品）

注：（其他规格需要以试品电压和电容量参数计算后提供）
