变压器感应耐压及局放测试系统

产品简介  Product introduction

        变压器感应耐压及局放测试系统是针对110KV~500KV等级的电力变压器和PT电压互感器的现场感应耐压和局放测量试验的一种特殊的无局放变频谐振试验系统，该系统利用推挽式线性功率放大变频电源技术，在保证系统自身无局放的情况下，通过提高试验频率（一般在100Hz~200Hz之间），可有效保证被测试变压器在铁芯不饱和的情况下完成以下试验项目：
        110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
        110KV及以上等级的PT电压互感器的多倍频感应耐压及局放测量试验；
        110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验

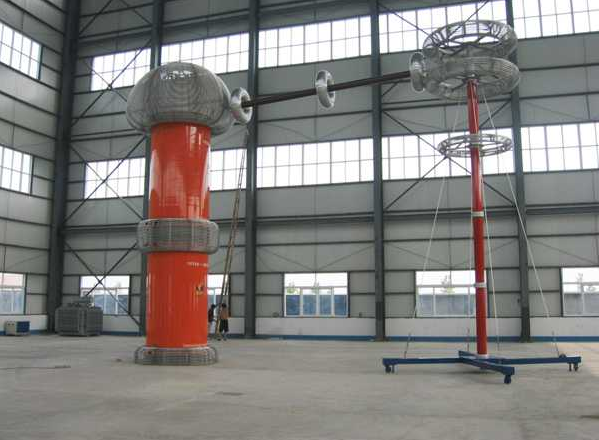

产品组件 Product components

        无局放推挽变频电源及测控箱
        无局放励磁变
        无局放补偿电抗器
        无局放高压试验电抗器
        无局放电容分压器
        局放测试仪

应用领域 Application Field

        变压器感应耐压及局放测试系统是针对110KV~500KV等级的电力变压器和PT电压互感器的现场感应耐压和局放测量试验的一种特殊的无局放变频谐振试验系统，该系统利用推挽式线性功率放大变频电源技术，在保证系统自身无局放的情况下，通过提高试验频率（一般在100Hz~200Hz之间），可有效保证被测试变压器在铁芯不饱和的情况下完成以下试验项目：
        110KV~750KV以下等级大容量三相电力变压器的局部放电、感应耐压试验；
        110KV~750KV以下等级大容量三相电力变压器的外施交流耐压试验；
        110KV及以上等级的PT电压互感器的多倍频感应耐压及局放测量试验；
        110KV 等级的分级绝缘电力变压器局部放电、感应耐压试验

产品参数  Product Features


        1. 系统输出容量：0～4000kVA（可按需订制）
        2. 输出测试频率：20～400Hz（感应耐压试验使用频段为100Hz~200Hz），
        3. 频率调节精度：0.01Hz，输出频率不稳定度：≤ 0.05%
        4. 变频电源容量：5kW-450kW（单台），
        5. 变频电源输出电压：单相 0 ～ 350V 交流连续可调，输出电压不稳定度：≤ 1.0%
        6. 工作电源：三相 380V±10%，50Hz 交流电源
        7. 系统自身局部放电量水平：≤ 10pC
        8. 输出波形：标准正弦波，波形畸变率≤ 1%
        9. 噪音水平：≤ 65dB
        10. 冷却方式：强迫风冷
        11. 绝缘水平：输入、输出端子对地≥ 3kV/AC/1min
        12. 变频电源满负载下连续工作时间：≥ 6 小时
        13.  系统允许温升：在额定负载下，连续工作 6 小时，出风口温升≤ 45K
