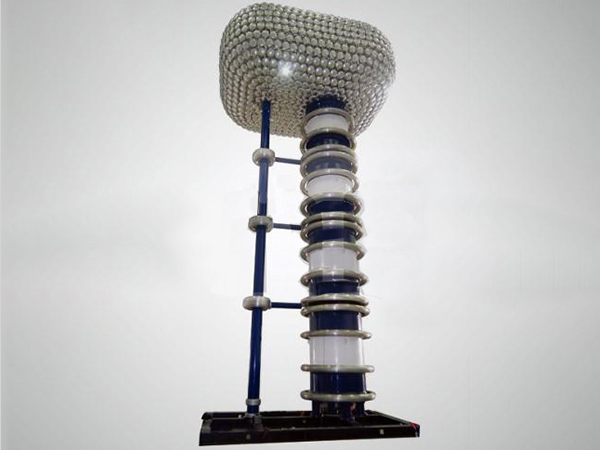

高电压调感串联谐振交流耐压装置

产品简介  Product introduction

       随着电力装备制造业的发展，各种高电压电器设备的试品容量和电压等级越来越大，随之也要求质检耐压试验系统的容量也越来越高，例如高压电缆、高压CVT和高压集合式电力电容器等，根据出厂例行试验和现场交接试验的相关标准要求，需要对上述试品进行纯工频（50HZ或60HZ）下的交流耐压考核试验，如果使用传统的试验变压器，则试验所需供电电源容量大，大容量高电压的试验变压器和调压器的体积也大，且十分笨重，这些都使现场交接和预防性试验或出厂例行试验极为不便。
       利用高电压调感串联谐振交流耐压装置，则有效解决了高电压大容量试品现场交流耐压的上述难题。

产品组件  Product components

必要组件

（智能型）谐振测控台
       电动调压器（选配前级或后级开关柜）
       励磁变压器
       高电压可调电抗器
       高电压固定补偿电抗器
       电容分压器；

可选组件

       隔离变压器
       高压补偿电容器
       工频保护电阻
       峰值电压表；

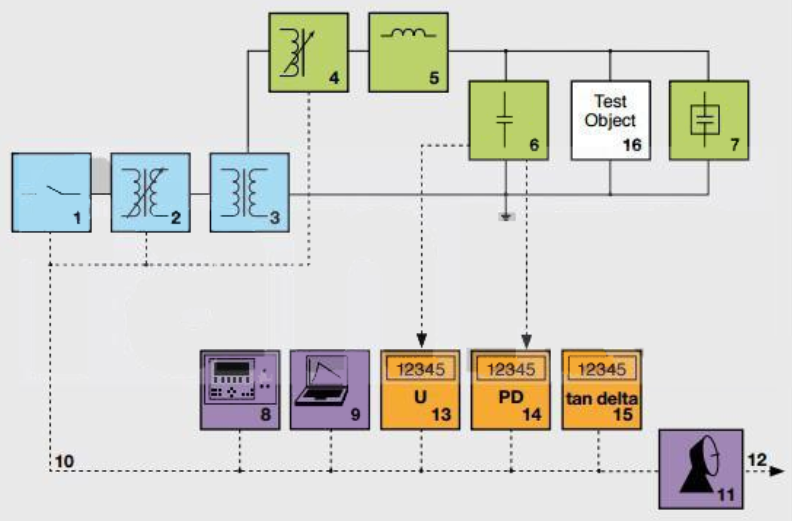

工频谐振试验系统的框图（以制造厂出厂质检用高电压型调感串联谐振试验系统为例）

  1：前级开关柜   2：电动调压器
       3：励磁变压器   4：高压可调电抗器
       5：阻尼保护电感
       6：高压电容分压器和耦合电容器
       7：标准电容器
       8：PLC控制面板
       9：测控用工业计算机
       10：系统一点接地
       11：远程急停控制单元
       12：网络接口
       13：峰值电压表
       14：局放探测设备
       15：外高压介损测量仪
       16：被试品：如高电压电缆、变压器、电容器、GIS/GIL
 注：------ 为通讯光纤/测量信号线

应用领域  Application Field

       1. 220KV及以上级高压断路器、GIS组合电器、GIL充气线路、电力变压器、套管、绝缘子的工频交流耐压源；
       2. 110KV及以上级XLPE交联电缆的纯工频交流耐压试验、局放定位试验、介损试验源
       3. 110KV及以下集合式电力电容器的纯工频交流耐压试验
       4. 电科院所、国家大型电力电器质检站和供电系统的高压大厅的高电压工频交流耐压源；

产品特点  Product features

       1.无极调感，在试验范围内的任意一点均可达全谐振；
       2.纯频率50Hz或60Hz工作；输出电压波形较目前现有耐压系统最为理想，波形畸变率优于 0.5%；
       3.品质因数高：Q ≥ 50 ；系统局放水平小，优于5pC；
       4.所需试验电源比常规试验变压器小数十倍；同等规格系统，其体积、重量均比常规试验变压器小；
       5.试品闪络或击穿后的短路电流仅为短路前试验电流的的(1/Q)倍，能有效防止击穿后扩大对故障点的灼伤；
       6.闪络后立即自动熄弧，既无电压过冲之虑，更无微秒级瞬态过程的恢复过电压的危险；
       7.试验自动化程度高，过流、过压保护齐全；
       8.该装置可与特种试验车或集装箱配套提供；

技术参数  Technical parameters

       1.1. 系统输出容量：400KVA~28000kVA（根据试品电容量选定）；
       1.2. 系统输出电压：65KV~1400kV（根据试品耐受电压选定）；
       1.3. 电压波型：纯正弦波输出，波形畸变率≤0.5%
       1.4. 工作频率：纯频率50Hz或60Hz工作；
       1.5. 装置品质因素：Q=10~80；
       1.6. 电抗器形式：电感可调，铁箱式或环氧筒式
       1.7. 高压引线输出方式：高压电极顶部输出、高压套管斜出式可选
       1.8. 噪声：≤60dB；
       1.9. 系统测量精度：1.0级；
       1.10. 工作制：满功率输出下，连续工作时间5min~60min(可定制)
       1.11. 装置具有零位启动、过流、过压、欠压、闪络、IGBT、过热等自动保护功能。
       1.12. 输入工作电源：单相380±10%，工频：50Hz±10%
       1.13. 运行环境：温度：-15℃~50℃，湿度：≤90%RH，海拔高度：≤1000m；
注： 特殊规格或要求可定制

典型规格（开关、变压器、GIS或GIL 为主要试品）

注：特殊规格或要求可定制

典型规格（XLPE交联电缆 为主要试品）

注：特殊规格或要求可定制
