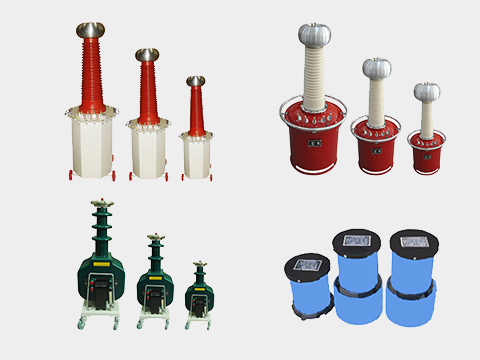

超轻型试验变压器

产品简介  Product introduction

        超轻型工频试验变压器成套装置主要用于电力系统、工矿企业、交通、邮电部门、科研院所等单位，对各种高压电气设备、电器元件、绝缘材料进行工频交流或直流耐压试验，因其超轻型设计，单件重量轻，便于搬运携带，适合在对中低压电力电气设备的交接、大修和预防性现场试验。
该系列产品的用途包括：
        各类高压电气设备、电器元件、绝缘材料的工频交流或直流耐压试验；
        中小型电力电气设备的现场交接、大修和预防性现场耐压试验；
        中低压短电缆的交流耐压试验；
        绝缘工具、绝缘靴（手套）的工频交流耐压源；
        电缆故障定位用的便携式直流电压源

产品种类  Product categories

        根据试验变压器自身的绝缘介质，该系列产品可分为： 油浸式、环氧树脂浇注的干式、SF6充气式三种
        根据试验变压器的输出电压特性，可分为交流型、交直流两用型、直流输出型、多台试验变压器串激输出型；


产品组件  Product components

        超轻型试验变压器(油浸式/干式/充气式)成套装置的必要组件包括：调压控制箱（台）、试验变压器；
        可选组件包括：超轻型补偿电感器、交直流阻容分压器、整流硅堆、保护电阻、放电棒、 保护球隙、微安表、绝缘支架等。


应用领域  Application Field

        1、 各类高压电气设备、电器元件、绝缘材料的工频交流或直流耐压试验；
        2、 中小型电力电气设备的现场交接、大修和预防性现场耐压试验；
        3、 中低压短电缆的交流耐压试验；
        4、 绝缘工具、绝缘靴（手套）的工频交流耐压源；
        5、 电缆故障定位用的便携式直流电压源


技术参数  Technical parameters

1.技术参数
        1.1. 额定输出容量：1.5KVA~50KVA （根据试品电容量水平选择）
        1.2. 额定输出电压：5KV~200KV（根据试品试验电压水平选择）
        1.3. 额定输入电源：单相 AC 380V±10% 或 单相AC 220V±10%，50Hz
        1.4. 过 压 能 力：在 1.1 倍额定电压下，持续 60s，不出现闪络、绝缘击穿等现象，也不会造成任何绝缘损坏

2.选型提示：
        2.1、同等规格情况下，如果节省采购费用，建议选用油浸式；
        2.2、同等规格情况下，如设备需要空运，建议选用干式设备；
        2.3、同等规格情况下，如需要降低单件重量，建议选用多级串激式，最多三级串激；
        2.4、如选用交直流型，建议选用油浸式，这样整流硅堆可以内置，避免外置硅堆的损伤风险；
        2.5、如选用直流型或交直流型试验变压器，则在做直流试验时，直流放电棒和保护水阻需要配置；
        2.6、串激式成套装置，绝缘支架必须要配置提供。
