产品简介 Product introduction

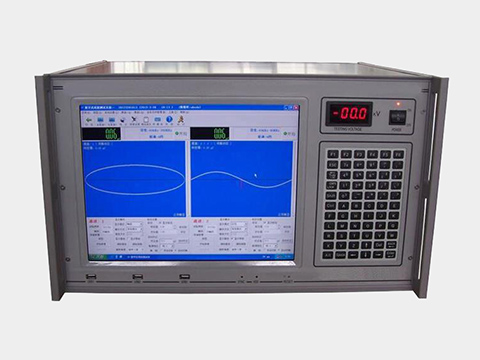

        双通道数字式局部放电检测系统是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前新技术进展而开发的WSJF-II局部放电检测系统是获得成功的WSJF系列局放仪中的新一代成员。除继承上一代产品优点外，该产品还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC-270所规定的各种局放参数，采用正弦、点阵等多种视图显示方式，新型数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便自如。随着软件的不断开发，其功能还不断拓展，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。
        WSJF-II局部放电检测系统就其检测方法、测量回路、技术性能参数完全符合新的GB7354及IEC-270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量，覆盖全电压及容量等级，代表着国内数字式局放仪的先进技术。
        产品别称：局部放电检测仪、局部放电测试仪、局放仪、局部放电测试系统。

产品特点  Product features

        1、 独立二通道数字式局部放电测量，同步采样、处理、显示；
        2、 内、外同步随意选择，并具有零标指示及相位分辨功能；
        3、 显示方式：自由选择椭圆、直线、正弦三种显示方式；
        4、 单个放电脉冲波形分析、以便确定放电性质；
        5、 随时保存试验数据和波形，并可重新显示、分析过去已保存的试验记录；
        6、 增益范围：各通道单独调节，波形显示可随时平滑调节且不影响测量结果；
        7、 可对特殊或随机波形进行单次捕捉抓取并进行详细分析；
        8、 抗静态干扰功能，可去除相位固定的干扰信号；
        9、 相关滤波技术抗干扰功能，可有效去除与电源不同步的随机干扰；
        10、带通滤波器采用模拟、数字混合滤波技术，带宽可任意组合，有效抑制各种干扰；
        11、任意相位开窗，单窗、双窗任选，360度内任意选择自由开窗；
        12、在检测局部放电的同时，能够监视试验电压；
        13、对局部放电脉冲进行放电测量、放电时间、波形分析；
        14、二维和三维局部放电图谱显示。
        15、任意存贮、打印局部放电图形及数据，自动生成试验报告；

技术参数  Technical parameters

        1、 测量通道：独立2通道。
        2、 可测试品的电容量范围6pF~250μF。
        3、 检测灵敏度：0.1pC。
        4、 采样精度：12bit；采样速率：20M／S。
        5、 显示工作方式

        ● 显示方法：椭圆——正弦——直线

        ● 触发同步方式：分内外触发方式，内触发为仪器电源同步触发，50Hz；外触发为同步试验电源工作频率，50~400Hz内任意频率。

        ● 外触发同步信号输入电压：10~200V，输入功率<1伏安。

        ● 信号相位判定：椭圆显示为极坐标方式，正弦显示为正弦波方式，其显示图形的起点为试验电源的零点，其显示图形的长度为试验电源的一个周期，外触发同 步方式下系统真实准确地显示了试验电源的周期、相位。

        6、 时间窗：相位大小任意选择，可动态放大显示时间窗，两个时间窗可分别或同时开。
        7、 滤波频带：3dB低频端频率fL分10、20、40kHz档，3dB高频端频率fH分80、200、300kHz档，fL和fH可灵活任意组成各种滤波通带。
        8、 信号放大器：
        ● 增益调节：分增益粗调和增益细调，增益粗调分6档，档间增益差20dB（10倍），误差±1dB调节；增益细调范围>20dB。
        ● 放大器正负极性响应不对称性：<1dB。
        9、 局放信号测量：可在连续、放大等显示工作方式下测量局放信号，误差±5%（以满量程计）。
        10、具有数据存储，回放功能，具有打印功能，生成标准试验报告。
        11、工作环境温度：-10～45℃，相对湿度：≤95%。
        12、电源AC220V；频率50Hz；功率300W。

扫描方式：(仪器具备线性扫频测量和分段扫频测量双测量系统)
